水电是家庭装修中极其重要的一项隐蔽工程，但又是最容易出错的一个环节。一旦有问题翻修起来非常麻烦，所以各位业主在水电装修过程一定要严格把关。下面杭州装修小编就为大家分享装修水电图，装修水电施工工艺流程详细图解，帮助大家少走点弯路。
一、装修水电施工工艺流程详细图解
1、水电定位首先要根据每家的用水用电需求进行电路定位，比如，哪里需要开关、哪里要插座、哪里安灯、哪里要有水龙头和出水口等，施工人员会根据你的要求进行定位。
定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直;不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
水电布管一般采用线管暗埋的方式。一部分沿着管槽布置，一部分则根据施工现场进行安排。
管内所穿电线的总横截面积不能超过线管横截面积的60%，一般情况是在相匹配的管内的线数最 好不要超过3根，这样才能充分保证是活线而不是死线，现在很流行多腔线管，可以有效避免线路过载的问题。
水电改造完成后要进行打压测试，接头无渗水漏水，管道试压合格，打压结束后将波纹管去掉，用堵头管帽封堵。
封槽主要是固定暗盒和pvc管，首先固定暗盒要求与墙面持平，要在同一水平线上。再者，pvc管要求每隔一米就有一次固定，封槽后的墙面、地面都不得高于原始平面。
首先检查水管的品牌是否与装修材料清单写的一致，水管表面有无划痕或痕裂，如果是软管要看清楚有无死弯，这项业主最 好自己做，以免出现工人偷工减料的现象。
布线检查须看清水电路的布线是否符合规范，包括管道的距离是否符合要求、位置是否和图纸一样、布管是否正确，以及电线的分布等。

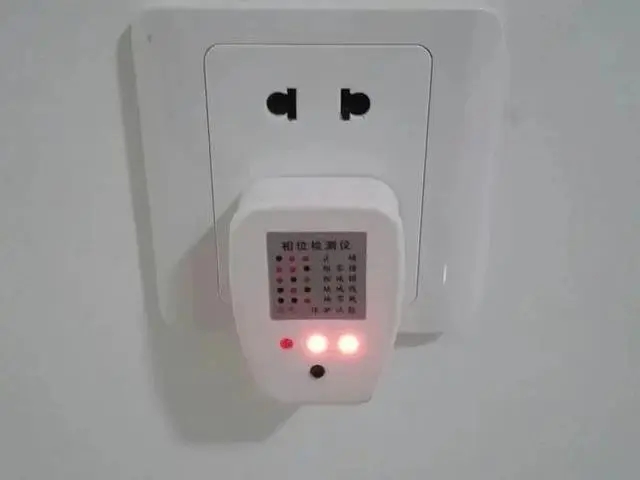

打压和试电检查，对水路检查必须进行打压试水，打压标准上面有讲，而电路检查需要对各个开关插座进行检查，看是否能够正常工作。
最后还要对各个细节进行检查，如排水管道情况、排水坡度、电线是否分色，一般火、零、地三线分别用红色、蓝色、双色，开关的控制线分别使用红色线和双色线。
二、水电路施工规范
(一)水路1、水管开槽的深度是有讲究的，冷水埋管后的批灰层要大于1厘米，热水埋管后的批灰层要大于1.5cm。
2、家庭装修中，水管最 好走顶不走地，因为水管安装在地上，要承受瓷砖和人在上面的压力，有踩裂水管的危险。另外，走顶的好处在于检修方便。缺点就是工价挺高的，所以很多人不采用。
3、冷热水管要遵循左侧热水右侧冷水，上热下冷的原则。
5、水管安装好后，应立即用管堵把管头堵好，如果有杂物掉进去，那就有麻烦了!
6、水管安装完成了，千万不要忘记打压测试，打压测试就是为了检测所安装的水管有没有滲水或漏水现象，只有经过打压测试，才能放心封槽。
7、下水管虽然没有压力，也要放水检查，仔细检查是否有漏水或滲水现象
8、打压测试时，打压机的压力一定要达到0.6以上，等待20-30分钟以上，如果压力表的指针位置没有变化，就说明所安装的水管是密封的，可以放心封槽了。
9、试水一试就是24个小时，看周围墙面有没有滲水，如果有要返工。
(二)电路
1、家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用。
2、装修过程中，如果确定了火线、零线、地线的颜色，那么任何时候，颜色都不能用混了。
3、管内导线总截面面积要小于保护管截面面积的40%，比如20管内最多穿4根2.5平方的线。
5、强弱电的间距要在30---50公分，他们只能作远邻，不能作近亲;否则不知道什么时候，也不管你愿不愿意，他们就会串门，打扰你的电视和电话。
6、最关键的，在做完电路后，一定要让施工方给你一份电路布置图，一定要保管好;以后要检修或墙面修整或在墙上打钉子，可以对照查看，防止电线被打坏。
以上就是关于装修水电图，装修水电施工工艺流程详细图解的全部内容，希望对你有所帮助。
